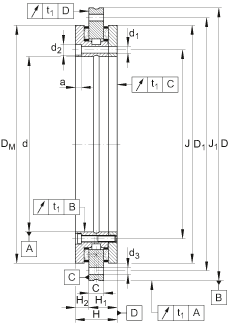

螺栓孔分布,适合于徑向螺钉安装的测量头 2 个保持螺钉 (1) |
|
|
|
适合于徑向螺钉安装的测量头 (3) 軸承;圈 (4) 内圈 |
|
|
|
|
d
|
395
mm
|
|
D
|
525
mm
|
|
H
|
65
mm
|
|
|
|
|
46
|
|
內(nèi)圈固定孔的數(shù)量 注意! 相邻结构的固定孔 注意軸承孔的节距。 |
|
|
45
|
|
外圈固定孔的數(shù)量 注意! 相邻结构的固定孔 注意軸承孔的节距。 |
|
|
2
|
|
|
3
|
|
a
|
8,2
mm
|
|
C
|
20
mm
|
|
D1
|
486
mm
|
|
DM max
|
487,7
mm
|
|
d1
|
9,3
mm
|
|
d2
|
15
mm
|
|
d3
|
9,3
mm
|
|
G
|
M12
|
|
H1
|
42,5
mm
|
|
H2
|
22,5
mm
|
|
J
|
415
mm
|
|
J1
|
505
mm
|
|
t
|
48 x 7,5°
|
|
|
|
m
|
33
kg
|
|
MA
|
34
Nm
|
|
螺钉拧紧力矩
螺钉拧紧力矩符合 DIN EN ISO 4762 标准的等级 10.9。 |
|
Ca
|
202000
N
|
|
C0a
|
2010000
N
|
|
Cr
|
133000
N
|
|
C0r
|
435000
N
|
|
Cur
|
45000
N
|
|
|
|
|
